ESP32 Flowmeter - RS485 Modbus
Wie im ersten Artikel dieser Serie beschrieben, war mein erstes Ziel einen TUF-2000M Ultrasonic Flow Meter über einen ESP32 auszulesen. Dazu habe ich im Internet ein Beispiel zu einem ESP8266 gefunden: Reading a TUF-2000M Ultrasonic Flow Meter with an Arduino or ESP8266 und https://forum.arduino.cc/t/comunicacion-rs485/698786/2. Das Setup des TUF-2000M habe ich in folgendem Artikel beschrieben: Erfahrungsbericht: Ultraschall Durchflussmesser TUF-2000M. Um den TUF-2000M mittels RS485 auslesen zu können, muss dieser fürs Erste über den RS485 Umwandler mit dem ESP32 verbunden werden:
Hardware verbinden
RS485 und ESP32

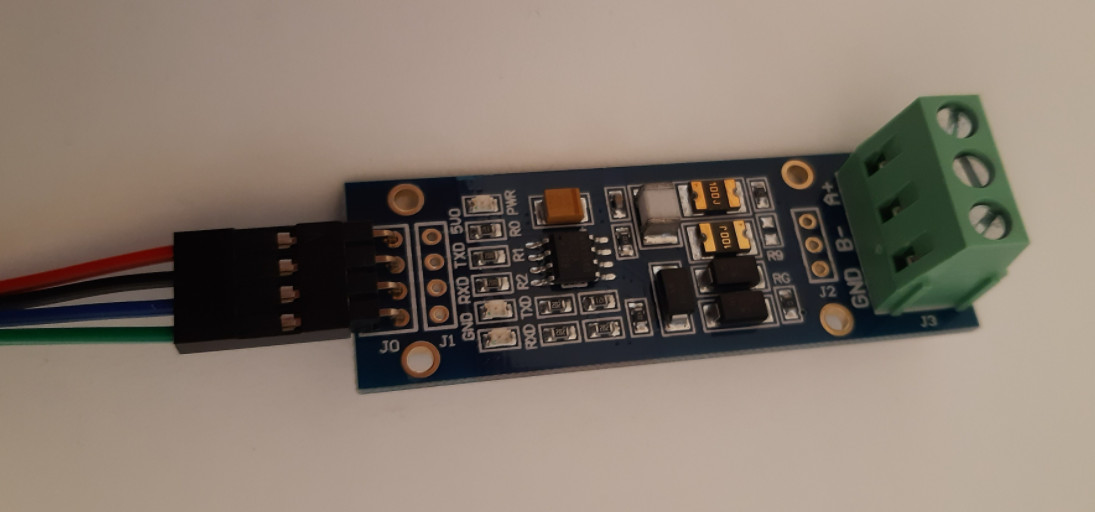

RS485 zu TTL 5V Umwandler mit MAX13487 Chip für Raspberry Pi Arduino und andere MCU:

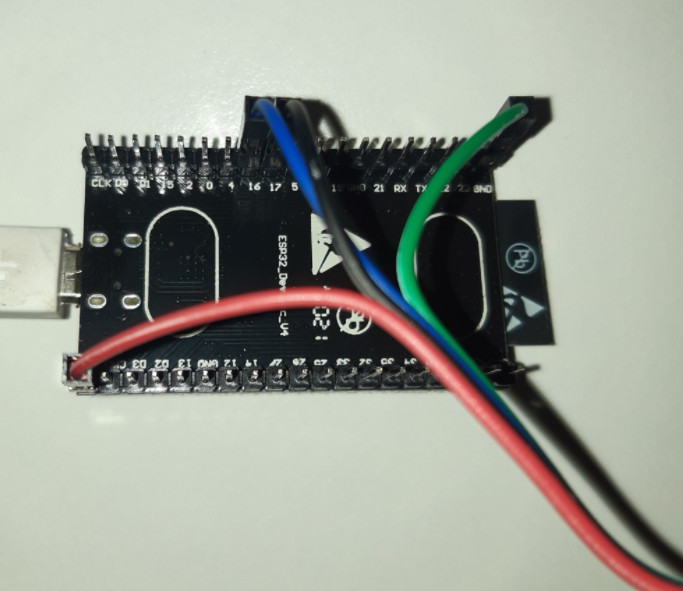

Das mitgelieferte Kabel kann am ESP32 wie folgt verbunden werden:

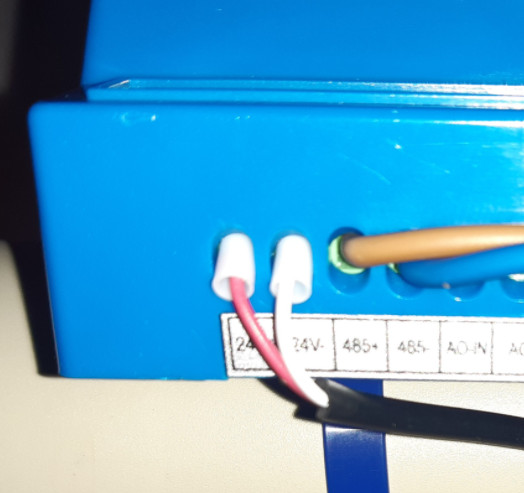

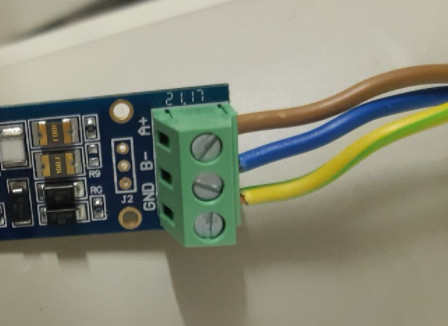

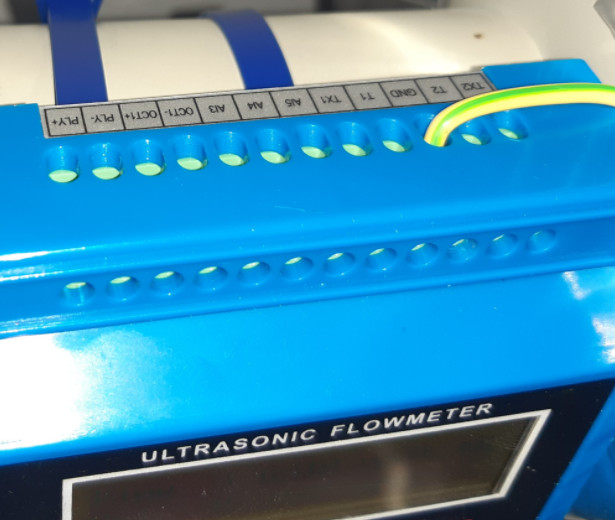

TUF-2000M verbinden
Nachdem wir alles angeschlossen haben, können wir uns um die Software kümmern:
Arduino
Alternativ zur Arduino IDE, kann für HomeAssistant auch ESP-Home verwendet werden.
Als Vorbereitung werden für den Sketch die Pakete in Arduino benötigt: ModbusMaster und EspSoftwareSerial:

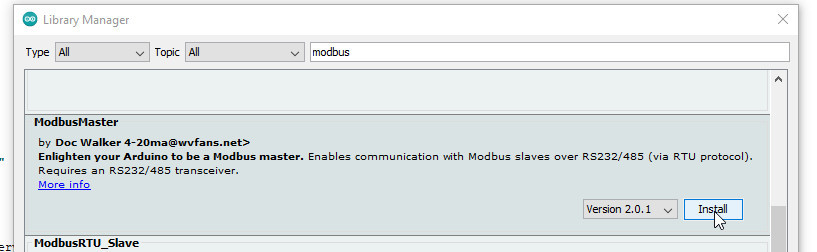

Modbus-Master

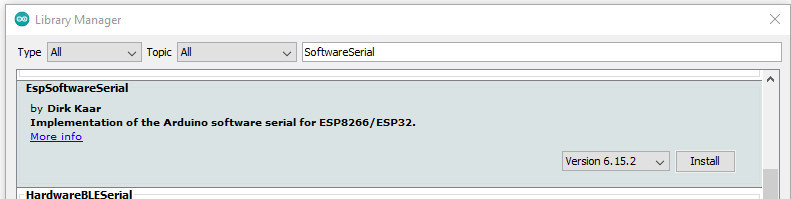

Software Serial
Error 226
Beim ersten Versuch habe ich aus Unwissenheit die beiden PINs RX und TX für die Kommunikation zum RS485-Board verwendet, was in einem Fehler 226 geendet hat. Das Display hat dabei die Ausgabe des Serial-Monitors auf den TUF-2000M gespiegelt: Menü 49, siehe: Serial Port Traffic
...
RX_PIN RX
TX-PIN TX
...

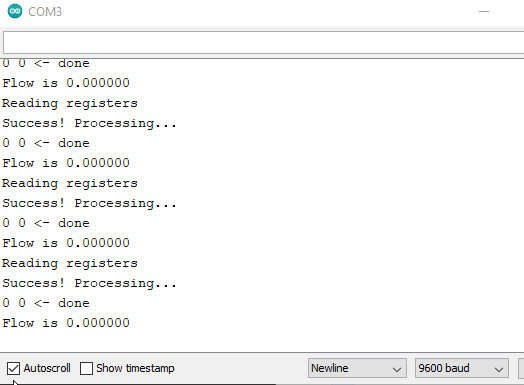

Nachdem ich das RS485-Board mit den PINS 16 und 17 des ESP32 verbunden habe, war es mir möglich den Flowmeter auszulesen:
...
RX_PIN 17
RX_PIN 16
...
WLAN, MQTT und Flow
Kombiniert mit ESP32 WiFi und ESP32 MQTT - Daten senden, konnte ich mit folgendem Sketch den aktuellen Wert zum MQTT-Broker und somit in HomeAssistant schreiben:
#include <WiFi.h>
#include <PubSubClient.h>
#include <SoftwareSerial.h>
#include <ModbusMaster.h>
#define RX_PIN 17 // connect to converter's RX wire
#define TX_PIN 16 // connect to converter's TX wire
#define MODBUS_DEVICE_ID 1
SoftwareSerial swSerial(RX_PIN, TX_PIN);
ModbusMaster sensor;
const char* ssid = "home";
const char* password = "???";
const char* mqttServer = "192.168.1.5";
const int mqttPort = 1883;
const char* mqttUser = "mqtt";
const char* mqttPassword = "???";
WiFiClient espClient;
PubSubClient client(espClient);
void setup() {
Serial.begin(9600);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(5000);
Serial.println("Connecting to WiFi..");
}
Serial.println("Connected to the WiFi network");
swSerial.begin(9600);
sensor.begin(MODBUS_DEVICE_ID, swSerial);
client.setServer(mqttServer, mqttPort);
while (!client.connected()) {
Serial.println("Connecting to MQTT...");
if (client.connect("ESP32Client", mqttUser, mqttPassword )) {
Serial.println("connected");
} else {
Serial.print("failed with state ");
Serial.print(client.state());
delay(10000);
}
}
}
void loop() {
client.loop();
readFlow();
delay(3000);
if (!client.connected()) {
delay(60000);
if (!client.connected()) {
ESP.restart();
}
}
}
void readFlow() {
uint8_t result;
uint16_t buf[2];
float flow;
result = sensor.readHoldingRegisters(1, 2);
if (result == sensor.ku8MBSuccess)
{
buf[1] = sensor.getResponseBuffer(0);
buf[0] = sensor.getResponseBuffer(1);
memcpy(&flow, &buf, sizeof(float));
client.publish("flowmeter/flow", String(flow).c_str());
}
}
Zur Einbindung in Home-Assistant, siehe: Home-Assistant MQTT
ESPHome-Version
Mittlerweile verwende ich für das Auslesen ESP-Home. Die ESPHome-Version schaut bei mir wie folgt aus:
esphome:
name: heating
esp32:
board: esp32dev
framework:
type: arduino
# Enable logging
logger:
# Enable Home Assistant API
api:
encryption:
key: "??"
ota:
password: "??"
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Heating Fallback Hotspot"
password: "??"
captive_portal:
uart:
id: uart_1
tx_pin: 16
rx_pin: 17
baud_rate: 9600
stop_bits: 1
parity: none
modbus:
id: modbus_1
uart_id: uart_1
send_wait_time: 1000ms
modbus_controller:
- id: tuf2000m
address: 0x1
modbus_id: modbus_1
setup_priority: -10
update_interval: 3s
# Individual sensors
sensor:
- platform: modbus_controller
modbus_controller_id: tuf2000m
name: "flowmeter"
id: flow
register_type: holding
address: 0x1
register_count: 2
response_size: 2
accuracy_decimals: 3
value_type: FP32
unit_of_measurement: "m³/h"
- platform: modbus_controller
modbus_controller_id: tuf2000m
name: "flowmeter_travelTimeRate"
id: flow_travelTimeRate
register_type: holding
address: 0x61
register_count: 2
accuracy_decimals: 2
response_size: 2
value_type: FP32
- platform: modbus_controller
modbus_controller_id: tuf2000m
name: "flowmeter_fluidSoundSpeed"
id: flow_fluidSoundSpeed
register_type: holding
address: 0x7
register_count: 2
accuracy_decimals: 2
response_size: 2
value_type: FP32
Details zu ESPHome, siehe: www.libe.net/esp-home
